前言 #
大概是在高二时（当时还比较贪玩），我无意间在立创广场看见了@qazwsx1987 大佬制作的PCB灯光画教程，一直想要复刻一个。但受限于学业，一直未能如愿。如今高考结束，时间变得充裕（应该说无聊的要死），又恰逢一位同学即将过生日，便想完成一下一直以来的心愿，顺便当作送给同学的礼物。
在本次项目实践中，我提升了以下能力：
- 焊接能力（第一次焊贴片）
- 更加熟悉了EDA软件（之前为社团设计PCB尺子时接触过了一点）
- 更加熟悉了万用表等常用设备的使用
详细的教程参见PCB板灯光画(可行性验证) - 立创开源硬件平台 ，原作者已推出了升级版，但对焊接的要求较高，最好是smt，所以没有敢尝试。
另，原作者本人@hhhbah 在b站有教程视频可供参考：
（本人对版权问题不甚了解，侵删）
后文中我将展示我本人作为新手小白实践的部分过程并分享一些心得，教程并不详细，如欲复刻还请参阅原作者教程。
准备工作 #
正所谓“工欲善其事，必先利其器”，之前本人做项目都是借用的高中实验室里的设备（p.s.夸一手辽宁省实验中学创客实验室，焊台风枪电钻钳子3D打印数控机床激光切割金属加工应有尽有，面向全校学生免费开放，欢迎报考省实验ヾ(≧▽≦*)o），因此这次需要自行采购工具。主要包括：
- 电烙铁（60W内热）
- 刀头（好用，力荐）
- 焊锡丝（含松香，63%含锡，铅太多怕给我整似喽哈哈哈）
- 焊锡膏（第一次焊贴片还是整点吧）
- 镊子一套（0805挺大了——是对镊子说的，而不是你的手）
- 万用表一台（顺手的事）
- 绝缘胶带等若干
PCB的小小改动 #
原作者项目已经提供了设计好的PCB文件（拿来主义！），但既然是送给朋友的生日礼物，多多少少还是要改动一下方显诚意（）。
首先是加入了一些文字和本文章的二维码，直抒胸臆展现友谊的魔力永不消失（bushi）
另外，由于这位同学近期在筹划成为星尘的p主（b站账号：@翎汐_Official ，看到之后麻烦广告费结一下（）），打算在提供的灯光画上加一只星尘酱。但是博主就一个臭看动漫的，上哪有画画的技术力（悲），于是只好求助伟大的AI。
小爱同学，帮我生成一个虚拟歌手星尘的线稿。
豆包，帮我生成一个虚拟歌手星尘的线稿。
……
不是怎么都变成miku了啊喂？（看来是还是miku的人气比较高啊）
无果，遂曲线救国，找到了一张好看的网图（图上标注ATDAN，侵删），再经过AI扩图、转线稿等一系列操作后，终于得到
还算过得去，简单扣一扣一合并就得到了（比较粗糙，瑕疵轻喷，反正上了丝印也看不出来了哈哈哈）
导入到eda丝印层里即可：
打印PCB&元器件选购 #

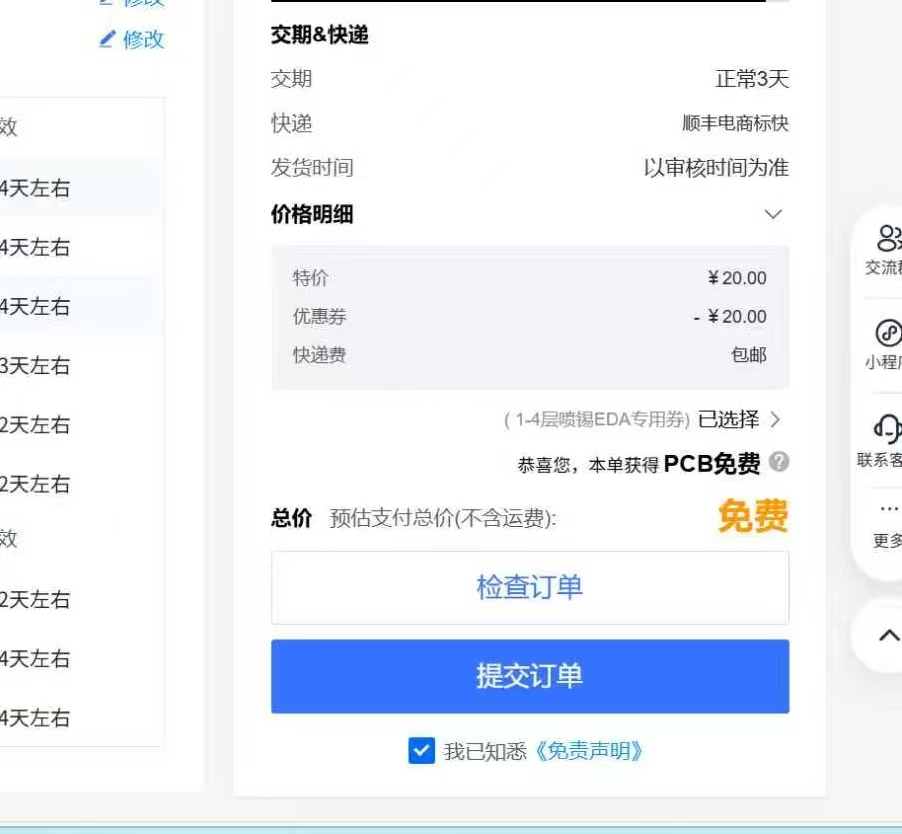

非广告，嘉立创就是我活叠！（bushi）伟大的每月两次免费打样！

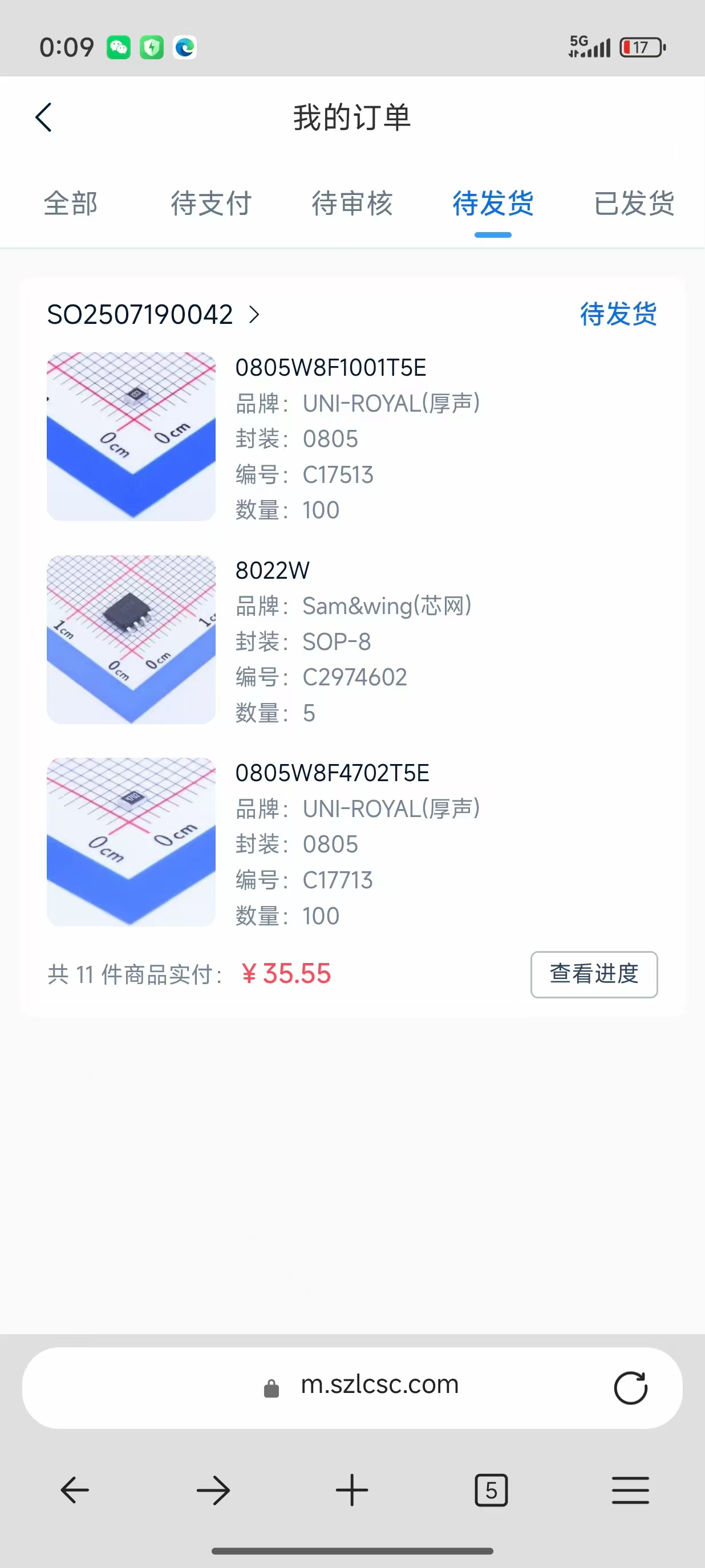

关于元器件选购，作者教程中有详细介绍，这里不再赘述。虽然上淘宝买会更便宜一点，但立创商城支持BOM直接下单，再抢一下每月一次包邮美滋滋 :)
💡
小提示：直接导入BOM表，有的器件可能在不同仓发货，可自行替换成等效的同仓器件省运费。
来吧，甜蜜的焊接！ #
新手上路 #

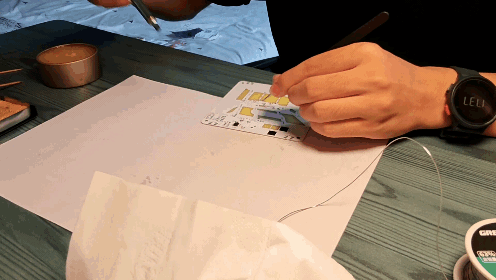

虽然本人是第一次焊贴片元件，但是之前插件也没怎么焊过（bushi）
如果你也和我一样是个新手小白，可以看一些简单的视频教程，例如：
血泪的新手教训 #
这里有一些本人作为新手小白的经验/教训，可供有需求的同学参考
焊锡膏很有用，但也别上多 #
锡膏上锡一时爽，焊完洗板火葬场。第一次焊的时候使用了致死量的焊锡膏，搞得整块板子黑乎乎一大片，后期擦起来很费劲。而且烙铁轻轻一甩，容易有好多小锡珠，有的甚至眼睛都看不太清楚，容易留在板子上造成短路，千万记得要清理干净。
焊芯片千万小心，好拆不好焊 #

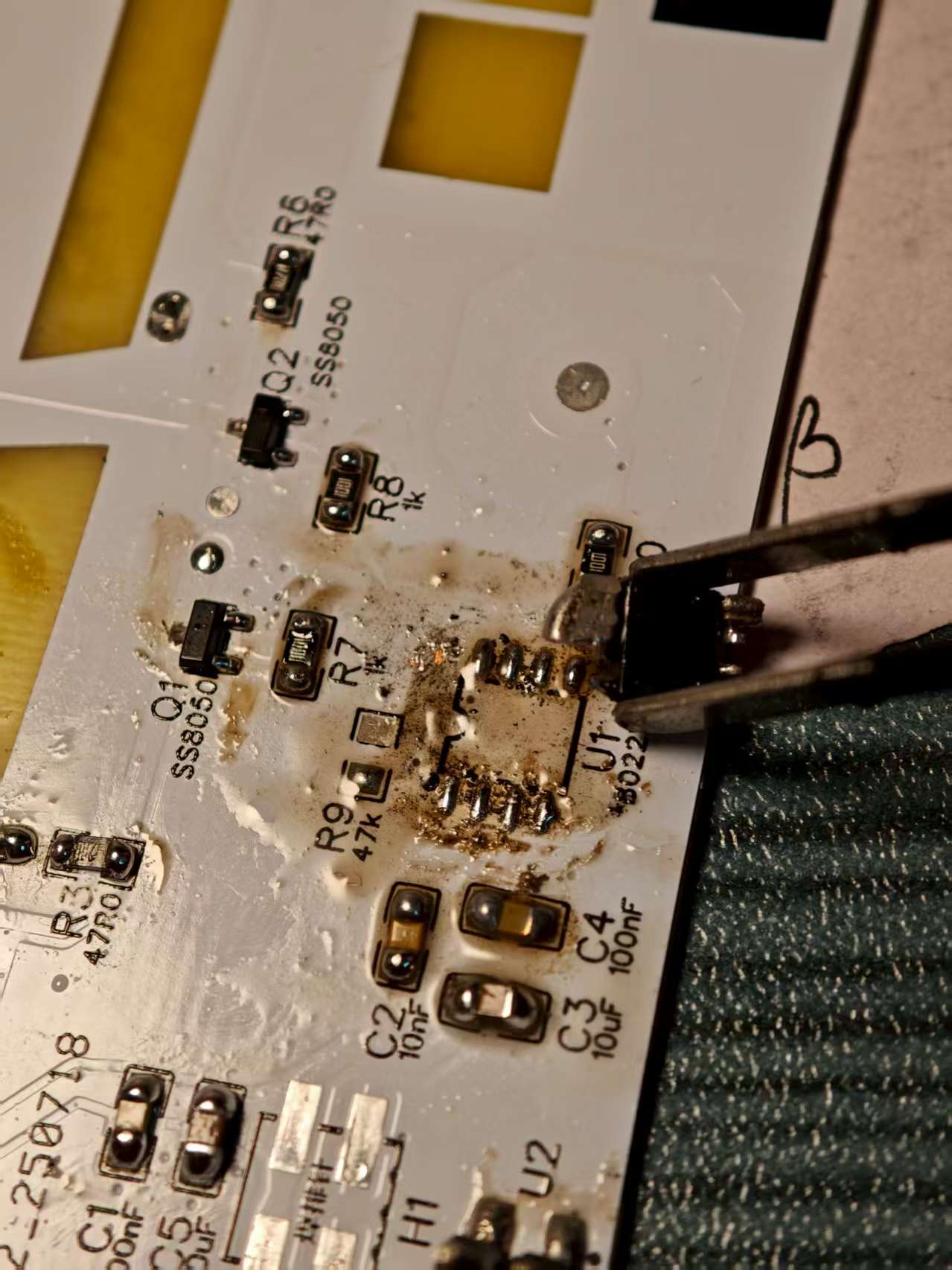

本人焊顺手了之后，芯片忘看第一引脚直接就焊了，事后欣赏“杰作”时猛然发现芯片焊反了，霎时愣住，最后折腾了十几分钟还一片狼藉……
吊古战场：
万一你作为小白也不慎也焊反了，请深吸一口气，放轻松，~~重新拿一块板子重开，~~可以先用巨量的锡包裹住两侧引脚，然后用烙铁（建议使用刀头或马蹄之类的大一点的）对两侧引脚同时加热，两边都化了之后稍稍用力将芯片推出即可。（当然你有热风枪当我没说）
多加热一下焊盘，小心虚焊 #
哇塞，元件两边的锡圆滚滚的好好看！
完辣！全是虚的！（bushi）稍微多加热一下焊盘，确保锡上在了焊盘上，可以解决90%以上的“灵异事件”（包括但不限于触控失效，灯光闪动，滋滋啸叫等）
陶瓷灯丝有点脆，轻拿轻放 #
有条件建议多买两个，谨防路易十六出现（），中间轻轻一掰就断。
在干中学！在学中干！ #
（小孩子不懂事瞎焊着玩的，大佬轻喷）
Finally #

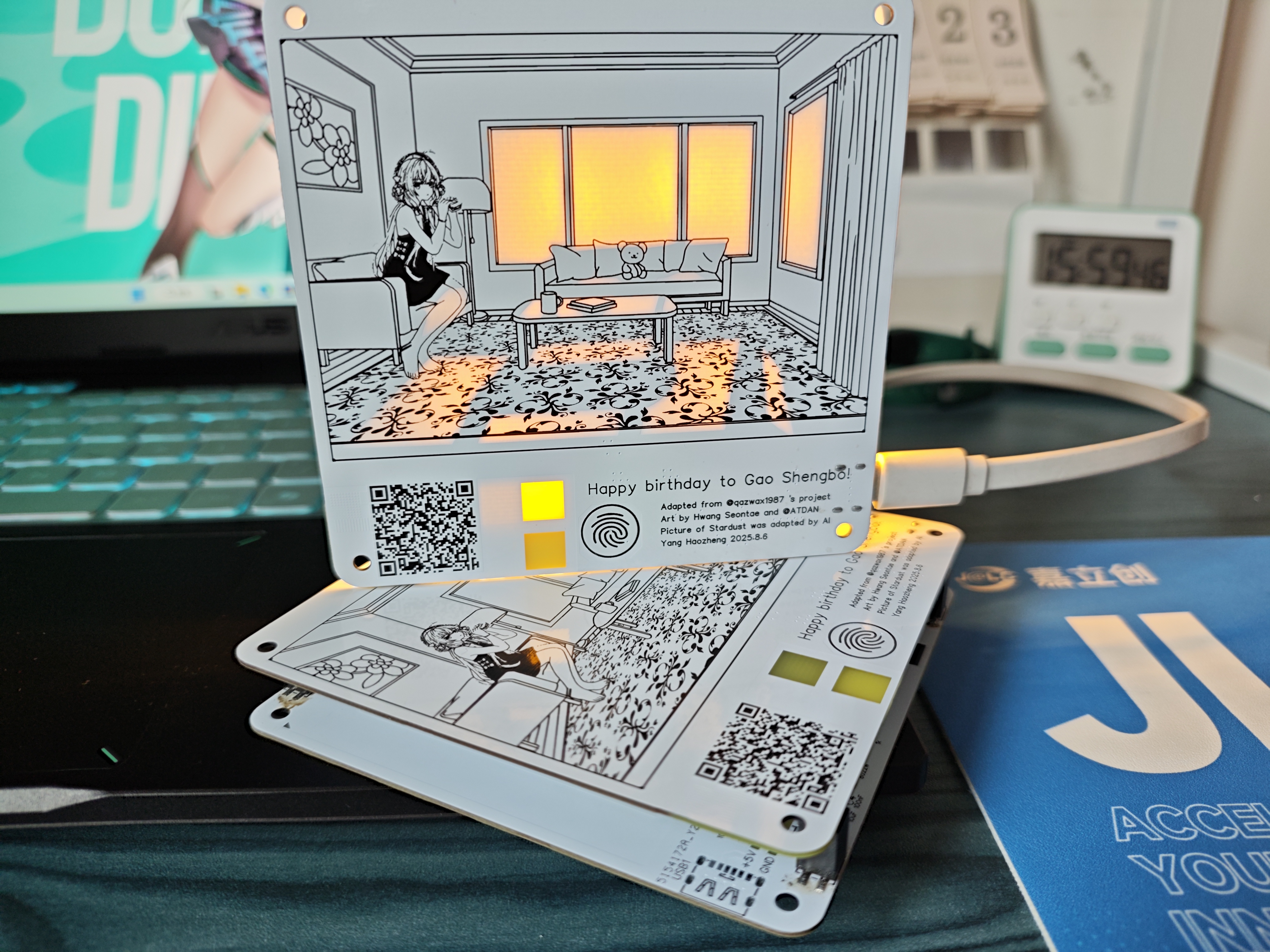

吸了一肚子松香结算画面：

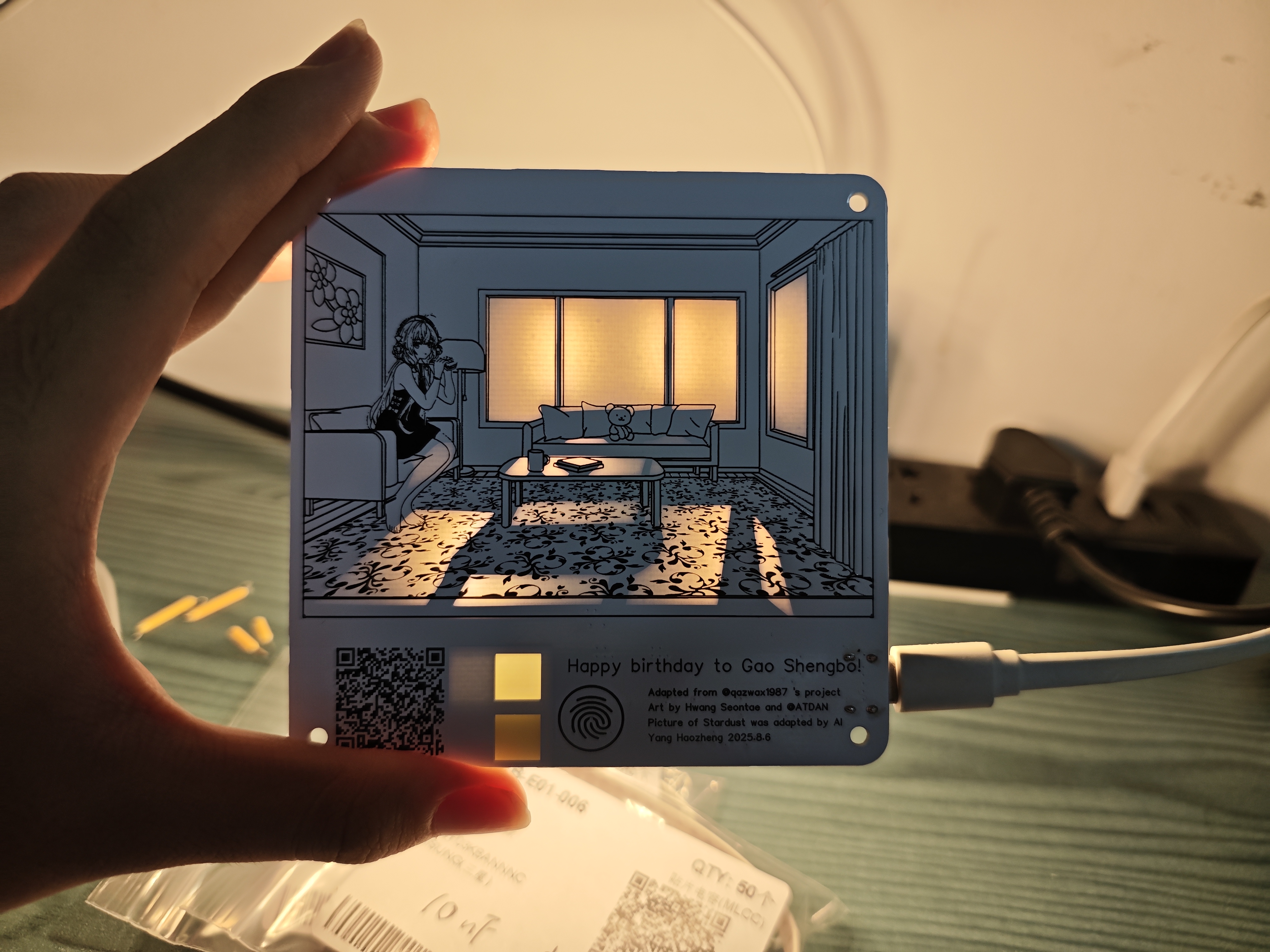

效果相当不错哈😍
最后，希望某位同学能够喜欢，祝生日快乐！
也感谢看到最后的你！
